نابض الأجهزة، المعروف أيضًا باسم الحلقة أو الإبزيم، عبارة عن أداة تثبيت يتم تثبيتها في عمود أو مسام الآلة أو المعدات لتأمين الحركة المحورية للأجزاء. عادة ما تكون مصنوعة من الفولاذ الزنبركي عالي المرونة (مثل 65Mn، 60Si2Mn) أو الفولاذ المقاوم للصدأ، باستخدام تشوه مرن خاص بها في الأخدود، وبالتالي تلعب دور تحديد المواقع المحورية.
يمكن تلخيص الدور الأساسي لنوابض الأجهزة على النحو التالي:
تحديد المواقع والتثبيت المحوري
هذا هو الدور الأساسي للرنين. يمنع الحركات المحورية غير الضرورية للأجزاء المثبتة على أعمدة (مثل التروس والمحامل وعجلات الحزام) أو الأجزاء المثبتة في الثقوب، مما يضمن عمل هذه الأجزاء بثبات في المواضع المحددة في التصميم.
تحمل القوى المحورية
الينابيع قادرة على تحمل الأحمال المحورية من كلا الاتجاهين. على سبيل المثال، يمكن لنوابض المحور أن تمنع الأجزاء من التحرك إلى اليسار أو اليمين؛ وينطبق الشيء نفسه على الينابيع المثقوبة. إنه يوفر دعمًا محوريًا موثوقًا للتجميع بأكمله.
تبسيط الهيكل وتوفير المساحة
هيكل الزنبرك مدمج للغاية مقارنة بالطريقة التقليدية لتحديد الموقع باستخدام الصواميل أو الأغطية الطرفية أو أعمدة الخطوة. فهو لا يتطلب سوى مساحة للأخدود، بدون براغي إضافية أو هياكل معقدة، مما يجعل تصميم الجهاز أصغر حجمًا وأخف وزنًا.
سهلة التركيب والتفكيك
يمكن تركيب وتفكيك استخدام الكماشة الزنبركية المتخصصة (يتم استخدام الثقب كماشة فم مستقيمة، ويتم استخدام العمود كملاقط زاوية)، مما يسهل بشكل كبير تجميع الأجزاء وصيانتها واستبدالها.
التكلفة منخفضة
الزنبرك هو قطعة قياسية يمكن إنتاجها على نطاق واسع وبتكلفة منخفضة جدًا. إن استخدام النوابض كوسيلة لتحديد المواقع يمكن أن يقلل بشكل كبير من تكاليف التصنيع مقارنة بتصنيع أعمدة الخطوة أو تصميم أغطية ثابتة معقدة.
نظرًا لدورها الفريد، فإن نطاق تطبيقات النوابض الصلبة واسع للغاية، ويغطي تقريبًا جميع المجالات الصناعية والضروريات اليومية.
صناعة الآلات والصناعات الثقيلة
علبة التروس وعلبة التروس: تستخدم لتأمين التروس والمحامل الموجودة على الأعمدة للتأكد من أنها متصلة بناقل الحركة عند موضع العيون المختلفة.
معدات الآلات الآلية: في أجزاء النقل مثل الأعمدة الرئيسية والقضبان الحريرية، يتم استخدامها للمحامل الثابتة وأجزاء النقل.
آلات البناء: تُستخدم الأنظمة الهيدروليكية وآليات التوجيه للحفارات والرافعات وغيرها بأعداد كبيرة.
صناعة السيارات
المحرك: يستخدم لتثبيت أعمدة الكرنك، وسادات الفرامل على أعمدة الكامات، وما إلى ذلك.
ناقل الحركة: على غرار التصنيع الميكانيكي، فهو جزء تحديد موضع رئيسي في كل من ناقل الحركة الأوتوماتيكي واليدوي.
الهيكل ونظام التوجيه: يلعبان دورًا في تحديد المواقع في المشعب وعجلة القيادة والمكونات الأخرى.
المكونات الكهربائية: محركات التشغيل والمولدات وغيرها.
الأجهزة المنزلية والإلكترونيات
الغسالة: المحامل التي تثبت عمود العجلة أو عمود الأسطوانة.
مكيف الهواء، المروحة الكهربائية: عمود المحرك الثابت.
الطابعات وآلات التصوير: تستخدم على نطاق واسع في مختلف البكرات وآليات النقل.
الفضاء والأجهزة الدقيقة
على الرغم من أن متطلبات المواد والموثوقية مرتفعة للغاية، إلا أن المواد الخاصة والينابيع الدقيقة لا تزال تستخدم في بعض مواقف تحديد المواقع غير الحرجة لتحقيق تصميمات خفيفة الوزن وصغيرة الحجم.
السلع والأثاث اليومي
عجلات منزلقة، عجلات القدم: أعمدة تستخدم لتثبيت العجلات.
الأثاث القابل للطي: يعمل كجهاز محدد عند الوصلات المشتركة.
نماذج الألعاب: شائعة في هياكل النقل.
اعتمادًا على موقع التثبيت، تنقسم نوابض الأجهزة بشكل أساسي إلى فئتين:

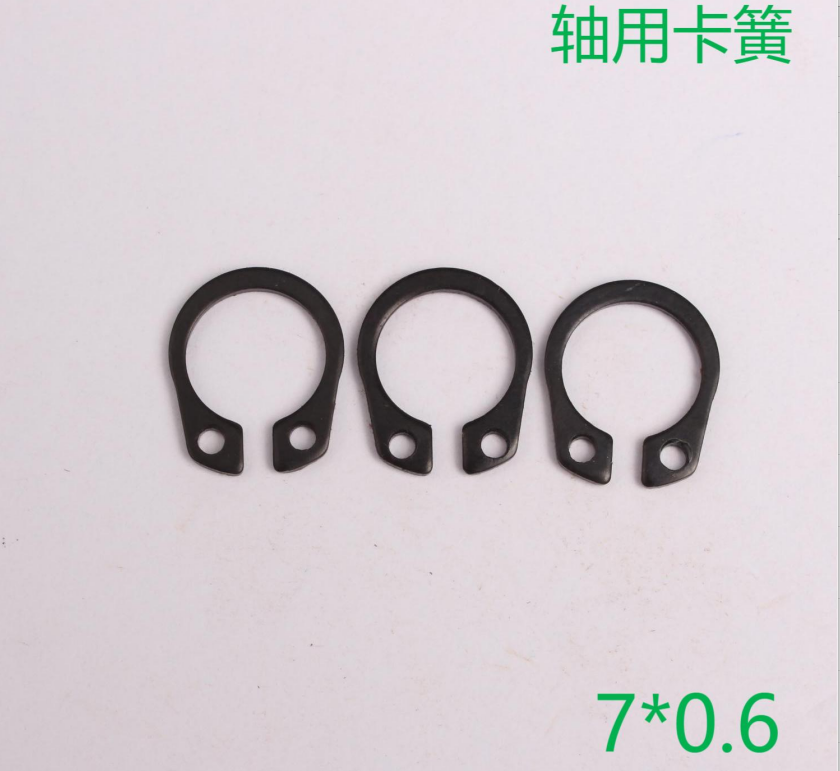

مهاوي للمحاور
الشكل: القطر الداخلي أصغر قليلاً من القطر المحوري.
الوظيفة: عالقة في أخدود العمود لمنع الأجزاء الموجودة على العمود من التحرك للخارج.
أدوات التثبيت: يتم فتح فم الملقط للخارج (ملقط الانحناء).
الينابيع المسام
الشكل: القطر الخارجي أكبر قليلا من الفتحة.
الوظيفة: عالقة في أخدود داخل الحفرة لمنع الأجزاء الموجودة داخل الحفرة من الهروب إلى الخارج.
أدوات التثبيت: ينكمش فم الملقط الزنبركي إلى الداخل (ملقط الفم المستقيم).
إحكام من النوع E
يتم قفل زنبرك عمود خاص للأعمدة مباشرة في الأخاديد الضحلة على العمود أو يحمل الأجزاء مباشرة من خلال الفتحة "E"، دون الحاجة إلى معالجة أخدود دائري كامل، وهو أكثر ملاءمة للتركيب، ولكن مع محمل أقل.
ملخص
في الختام، على الرغم من أن جزءًا صغيرًا، إلا أن زنبرك الأجهزة يلعب دورًا لا غنى عنه في الصناعة الحديثة. إنه يحل مشكلة الموضع المحوري للأجزاء في الهياكل الميكانيكية بطريقة بسيطة وفعالة واقتصادية. إن مجموعتها الواسعة من التطبيقات والتركيبات المهمة تجعلها أحد المكونات القياسية المفضلة للمهندسين عند تصميم أجهزة ميكانيكية مدمجة وموثوقة.
